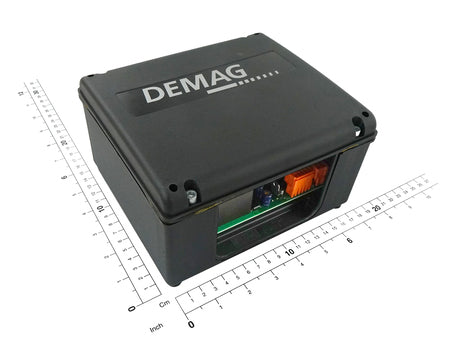

Demag Elektroboxen für DC, Polu-Box (Ansteuerung von Drehstrommotoren)
Bei Fragen zum Produkt, stehen wir Ihnen gerne zur Verfügung.
Demag Elektroboxen für DC, Polu-Box (Ansteuerung von Drehstrommotoren)
Montageanl. Elektrogehäuse DC, inkl. Artikelnummern
Betr. Anl.Kettenzug DC-Pro & Com 1-15, inkl. Ersatzteile
Funktion Polu-Box:
Schützsteuerung für DC-Anlagen mit Tri-State-Steuersignalen. Anschluss für Energieverteilung, End- und Vorendschalter, polumschaltbaren Motoren sowie Steuersignale zum Kettenzug
über RJ-45-Steckverbindung.
Einsatz:
Fahranwendungen mit Kurzschlussläufermotoren z.B. DRF 200, EUD (siehe auch 4.6.2), auch einsetzbar zur
Ansteuerung von Schwenkantrieben (für DC1-10 Katz-/Kranachse, für DC16/25 Kranachse)
Die Polu-Box kann auch über die PWM-Signale des stufenlosen DCS-Pro mit DSE-10CS angesteuert werden (Fahren bleibt 2 stufig).
Bei DC16/25 ist für das Katzfahren das Katzmodul zu verwenden
und nicht die Polu-Box.

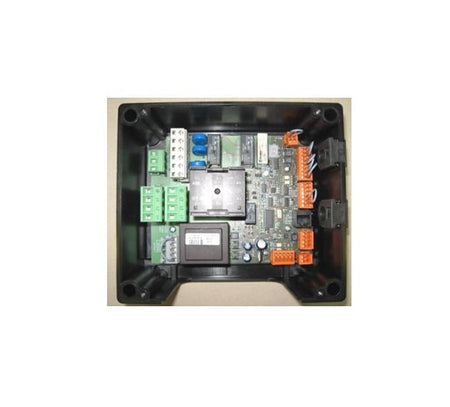

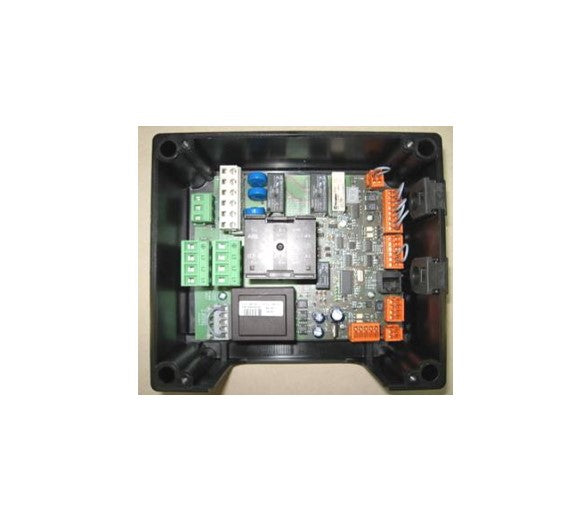

Inhalt: (Lieferung ohne Anschlussleitungen)
• Klemmenkasten, Klemmleisten
• Steuertrafo 24V
• Fahr-Schützsteuerung polumschaltbar
• Inkl. Montageblech (718 383 45) und Befestigungsschrauben am Hubmotor
Info / Zubehör:
Ersetzt 77218045, 72008045
Set Steuerleitung DC1-10 zur Katze E11-34, ID Nr. 720 070 45
Set Energieleitung DC1-10 zur Katze E11-34, ID Nr. 720 072 45
Netzleitung DRF200 mit losen Adernenden (7x1,5mm²) , ID Nr.720 127 45
Technische Daten:
Betriebsspannungen: 220 - 575 V
Max. Motorleistung: 2 x 750W
Farbe: RAL 9005
Schutzart (EN 60529): IP 65
Gewicht: ca. 1,0 kg
Maße: 185 mm x 163 mm x 102 mm (BxHxT)
Artikelnummer: 77228045
Zolltarifnummer: 85371091
Ersetzt Material: 72008045, 77218045
