Demag Elektroboxen für DC 16-25, Klemmenkasten DC/Diode
Bei Fragen zum Produkt, stehen wir Ihnen gerne zur Verfügung.
Demag Elektroboxen für DC 16-25, Klemmenkasten DC/Diode
Montageanl. Elektrogehäuse DC, inkl. Artikelnummern
Betr. Anl.Kettenzug DC-Pro & Com 1-15, inkl. Ersatzteile
Funktion Klemmenbox:
Verbinden von größeren Aderquerschnitten mit kleinen Aderquerschnitten.
Energieverteilung, Signalverteilung (Flach-/Rundleitung auf RJ45-Leitung).
Einsatz:
z.B. Kundenseitiger Steuerschalter oder Steuerung / SPS Steuerung.
Nur bei DC mit polumschaltbarer Hubgeschwindigkeit einsetzbar, nicht bei DCS-Pro.
Kettenzüge DC werden mit interner Schützsteuerung 24V gesteuert. Hierzu werden intern Tri-State-Signale erzeugt.
Diese müssen auch von externen Steuerstellen erzeugt werden. Sollte dies nicht der Fall sein, werden im
Klemmenkasten DC–Diode die entsprechenden Dioden eingebaut, die kundenseitige potenzialfreie parallele
Schaltkontakte mit 24V AC in Tri-State-Signale umwandeln.

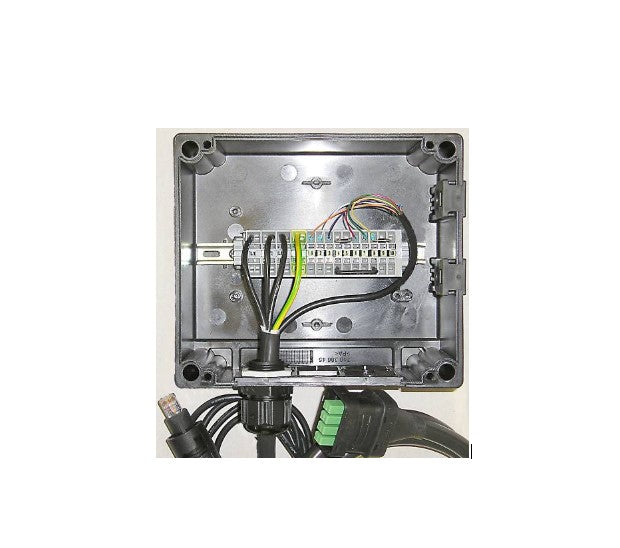

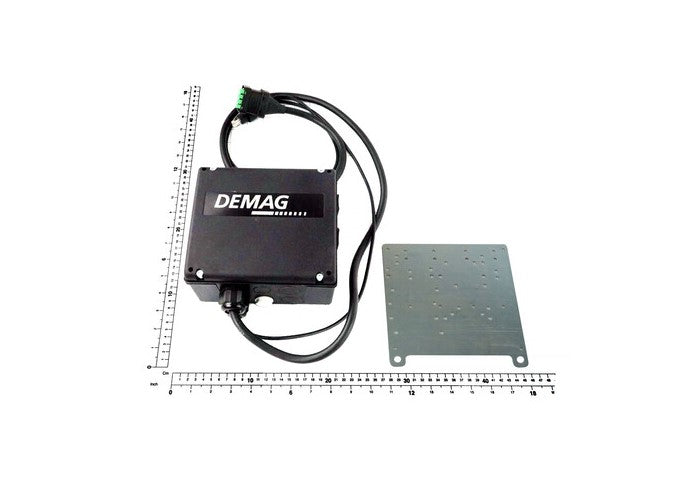

Inhalt:
• Basis Klemmenkasten (772 167 45), Klemmleiste
• Tri-State Dioden 1N4007
• Netzleitung DC (Ident-Nr.:772 068 45)
• Steuerleitung DC (Ident-Nr.: 772 073 45)
• Inkl. Montageblech (718 383 45) und Befestigungsschrauben am Hubmotor
Technische Daten:
Farbe: RAL 9005
Schutzart (EN 60529): IP 65
Gewicht: ca. 1,0 kg
Maße: 185 mm x 163 mm x 102 mm (BxHxT)
Artikelnummer: 77216845
Zolltarifnummer: 85389099
